序號

品名

型號

擠壓機噸

位和方向

鋁棒直徑/長度

爐內儲棒數

熱剪剪切力

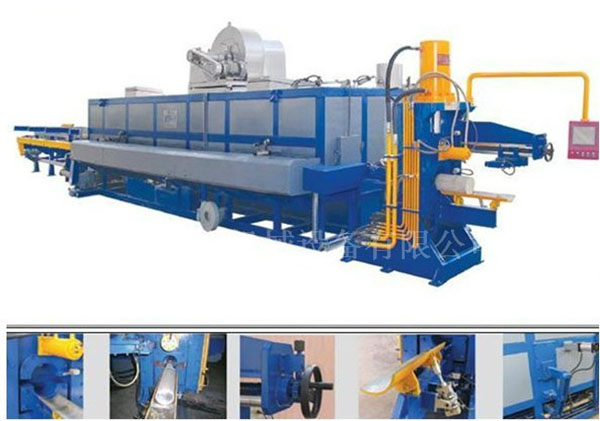

1

長棒熱剪爐

LRJ-150

1200T

Φ150×6000mm

12支

80T

序號

名稱

適配1200T擠壓機主要技術參數

1

液壓站功率

18.5kw

2

循環風機功率

11.5kw

3

加熱溫度

480℃—550℃

4

起始加熱時間

3h—4h

5

爐體外形尺寸

6

鋁棒溫差

±10℃

序號

名稱

技術參數

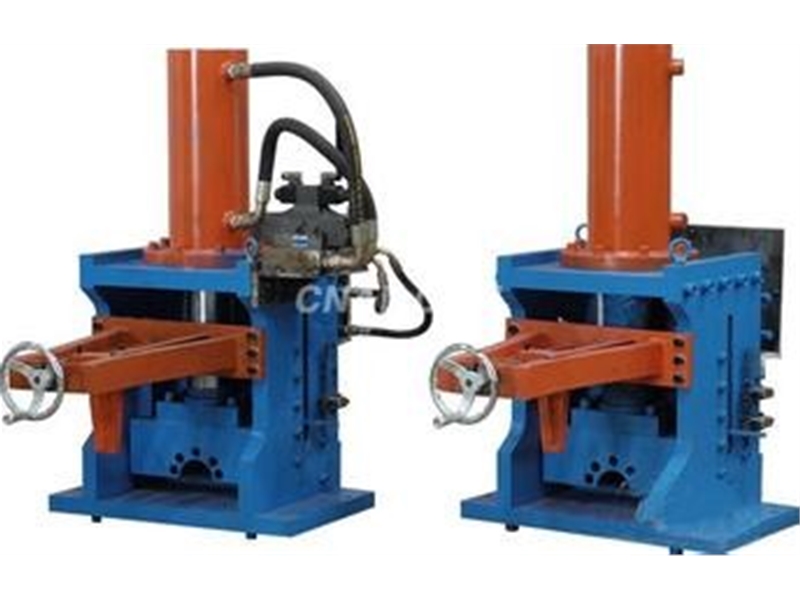

1

剪切主鋼

Φ300

2

其他油缸

其8套件

3

進棒、取棒機構

調心軸承座，鏈條傳滾輪

4

剪刀

使用H13模具鋼，硬度HR6-48

5

定尺機構

根據生產需要確定剪切長度，300~800mm可調

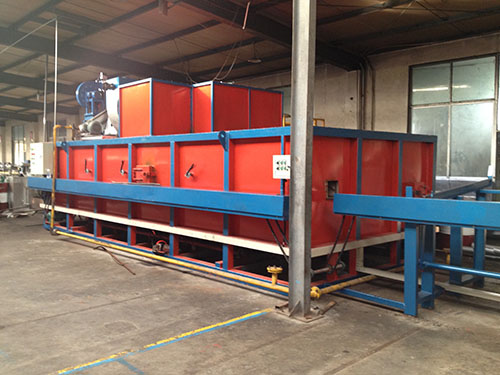

序號

名稱

技術參數

1

爐體外殼

型鋼焊接，外殼使用3mm鋼板焊接

2

保溫層

300mm厚的玻璃纖維保溫棉

3

護膛內

用304不銹鋼板，厚2mm留有熱伸縮膨脹縫

4

循環風道

用304不銹鋼板，厚2mm制作分風，手動調節風門

5

翻棒機構

液壓翻棒機構，特別設計的上下鑄鐵套，確保移棒平穩

6

滾棒料架

斜式自動翻棒料架，鋁棒進爐過程漸進翻滾

7

送棒機構

軸轉動

8

測棒機構

三套測棒機構，實現撿棒及自動移棒與進棒非常的準確

9

風冷系統

550W離心式風機對傳動軸與軸承冷卻

10

進出爐門

氣缸自動開關門

11

維修口

爐側前后的爐口可以觀察爐內運行情況，方便檢修

序號

名稱

技術參數

1

燃料室結構

型鋼焊接，外殼使用3mm鋼板焊接

2

燃燒管

310S不銹鋼筒，厚4mm，安裝在風機的出風口，使燃料燒筒不燒壞

3

火口

用310S不銹鋼做成喇叭口，用法蘭和不銹鋼螺絲固定在燃燒管口

4

高溫風機

機殼為2Cr13，葉輪、軸為304S，高溫風機的冷卻系統采用水冷，利于增強節能減排的效果

名稱

適配1200T擠壓機主要技術參數

進棒、娶棒

1.5kw

撿鋁棒長度

300~800mm

所剪鋁棒垂直精度

±2mm

燃料

燃?xì)?/span>

消耗量

燃?xì)?天/12小時900左右

測溫方式

熱電偶3組

電氣系統

三菱PCL控制

液壓系統

廣液雙聯葉片泵、液壓閥

進棒方式

后進棒式
